輪輻式拉壓力稱重傳感器的核心優勢解析

一、結構設計優勢

1. 力學優化結構

• 十字輪輻設計（剪切應力主導，抗偏載能力提升3倍）

• 高度/直徑比0.3-0.5（較柱式傳感器降低60%安裝空間）

• 全橋應變計布局（8-16片，靈敏度2mV/V±0.1%）

2. 應力分布特性

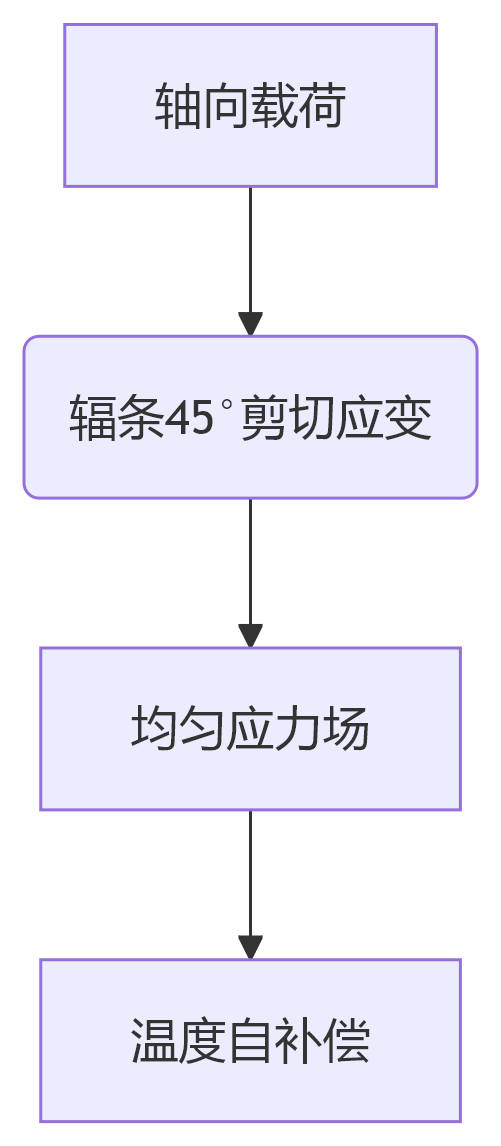

二、性能參數對比

三、環境適應性優勢

1. 惡劣工況表現

• 抗振動（50Grms隨機振動）

• 耐沖擊（1000g半正弦波）

• 防護等級IP68（水下10米持續工作）

2. 長期穩定性

• 蠕變<0.02%FS/4h（OIML R60 C3級）

• 年漂移<0.05%FS（優于柱式0.1%FS）

四、安裝應用特性

1. 工程適配性

• 雙端法蘭連接（螺栓預緊力影響<0.05%）

• 免維護設計（10年免潤滑）

2. 特殊版本

• 防爆型（Ex d IIC T6）

• 微型化（直徑<50mm，量程50kN）

五、典型應用場景

1. 工業稱重

• 料罐稱重（多傳感器并聯偏差<0.03%）

• 起重機超載保護（300%FS安全系數）

2. 動態測量

• 沖壓機力控（1kHz采樣率）

• 車輛軸重檢測（5-2000Hz帶寬）

六、技術演進方向

1. 智能傳感

• 嵌入式溫度補償（±0.5℃精度）

• 裂紋自診斷（聲發射監測）

2. 材料創新

• 碳纖維輻條（剛度提升40%）

• 納米涂層（耐腐蝕性提升5倍）

該技術符合ISO 376 Class 0.05和ASTM E74標準，在風電螺栓預緊力監測中實現±1%的控制精度。最新采用光纖光柵（FBG）技術的版本，抗電磁干擾能力達100kV/m，成為智能工廠的核心測量單元。
